TT-2100G
產品介紹：
可滿足汽車產業的高精度和大批量加工需求！
具有同等級機床中最高的剛性，實現了高精度?自動化?高生產效率！
TT-2100G平行雙主軸車床標準配置了高速龍門上料裝置，適用于高精度和大批量加工要求。減小重心距地面高度的低重心機床結構設計，保證了穩定的切削能力和高速上料能力，獲得了優異的高效和高產加工能力。
卡盤尺寸：8", 10"
您可選擇最適于您生產計劃的上料裝置。
加工工件
φ160×100ｍｍ、4.0kg×2
φ200×120ｍｍ、8.0kg×2
周期時間
30.3秒（比老機型縮短25%）
※TT-2600GA型，配置上料裝置（選項）
主要機床規格 適用于門式上料A型或B型
| （車削） | （車削＆車銑） | ||||||
|---|---|---|---|---|---|---|---|
| TT-2100G | TT-2100CMG | ||||||
| 卡盤尺寸 | inch | 6+6 | 8+8 | 6+6 | 8+8 | ||
| 刀架形式 | 10工位刀架 （全刀夾式刀架） |
12工位刀架 （全刀夾式刀架） |
10工位刀架 （全刀夾式刀架） |
12工位刀架 （全刀夾式刀架） |
旋轉刀具式 10工位刀架 |
旋轉刀具式 10工位刀架 |
|
| 最大加工直徑 | mm | φ240 | φ240 | ||||
| 最大加工長度 | mm | 135.5 | 94 | 135.5 | 94 | ||
| 主軸轉速 | min-1 | 4500 [OP. 6000] | 3200 [OP. 4500] | 4500 [OP. 6000] | 3200 [OP. 4500] | ||
| 旋轉刀具轉速 | min-1 | - | 2500 | ||||
| 快速進給速度 | m/min | X : 24 / Z : 24 | X : 24 / Z : 24 | ||||
| 主軸電機 （15分鐘/連續） |
kW | 7.5/5.5 [OP. 11/7.5] | 11/7.5 | 7.5/5.5 [OP. 11/7.5] | 11/7.5 | ||
| 旋轉刀具主軸電機 （15分鐘/連續） |
kW | - | 5.5/3.7 | ||||
| 機床高度 | mm | 2700 | 2700 | ||||
| 占地面積 | mm | 2825×2615 | 2825×2615 | ||||
| 機床重量 | kg | 5200 | 5400 | ||||
| 龍門式裝載機加工工件 | |||
| 卡盤尺寸 | inch | 6+6 | 8+8 |
| 外徑 | mm | φ80 [OP. φ160*1] | φ160 [OP. φ80*2] |
| 長度 | mm | 80 | |
| 重量 | kg | 0.7 (×2) [OP. 3 (×2)*1] | 3 (×2) [OP. 0.7 (×2)*2] |
[※1]，[※2]分別是配套選項。
| 送料機式樣 | |||
| 卡盤尺寸 | inch | 6+6 | 8+8 |
| 托盤數 | 16 | ||
| 承載重量(1托盤) | kg | 40 | |
| 最大高度 | mm | 450 | |
特征
過程管理使用專門的按鈕，使用非常容易 測
量管理也能輕松完成
◆ 床身為連續將熱位移控制在最小限度的箱式床身結構。
◆ X/Z軸滑動面采用了寬幅方形滑動導軌，可長期保持高精度的穩定加工。
◆ 主軸臺高精密主軸有「8”卡盤規格」和「10”卡盤規格」，配備FANUC公司生產的高性能主軸電機，具有極高性價比。
◆ 刀架上標準配置為10工位刀塔（T10），對應銑削工序的10工位銑削刀塔（T10M）。
◆ 節能?環保
節約電力消耗、通過油水分離，延長冷卻液壽命、與過去機種相比潤滑消費量削減40%、采用粉末涂料
◆ 機床操作軟件操作簡單方便，大大縮短了非加工時間和設置的時間。
| 標準配置運輸反轉裝置。 | 用按鈕進行左右選擇后操作機床。只能在燈亮側進行操作，兩側均燈滅時則無法進行機床操作。 | |

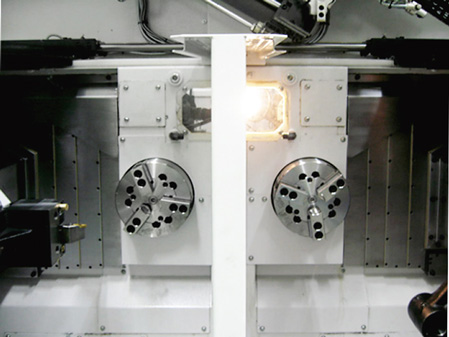

| 可同時進行內外加工的裝置。 各主軸上方配置以發揮最佳運行效果。 ※與單獨連接兩臺單主軸車床，并在其間設置反轉裝置的做法不同，該機型占地面積小，其優勢一目了然。  |
 右側操作時 |
|
| 強大的機床左右軸信息綜合處理能力，操作簡單方便！ | 上料裝置通過示意圖簡單示教！ | |

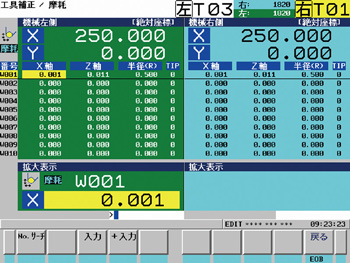

 刀具補償畫面（例） |

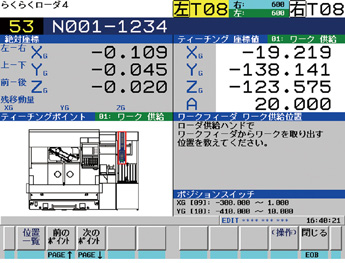

 快快易龍門式裝載機軟件-4畫面（例） |
