TC-40
產品編號
所屬分類
TC系列
數量
-
+
庫存:
產品描述
產品介紹：
◆ 10"卡盤 CNC車床
◆ 實現強力穩定切削的強韌型刀架、尾座、床身＆床鞍構造。
◆ 高剛性尾座
主要機床規格
| （車削） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| TC-40 L10 | TC-40 L20 | TC-40 L30 | ||||||||
| 卡盤尺寸 | inch | 12 | 12 | 12 | ||||||
| 刀架形式 |
8工位刀架 (直裝式) |
10工位刀架 (直裝式) |
12工位刀架 (直裝式) |
8工位刀架 (直裝式) |
10工位刀架 (直裝式) |
12工位刀架 (直裝式) |
8工位刀架 (直裝式) |
10工位刀架 (直裝式) |
12工位刀架 (直裝式) |
|
| 最大加工直徑 | mm | φ450 | φ420 | φ450 | φ420 | φ450 | φ420 | |||
| 最大加工長度 | mm | 1020 | 2020 | 3020 | ||||||
| 棒料加工直徑 *1 | mm | φ89 | φ89 | φ89 | ||||||
| 主軸轉速 | min-1 | 2500 | 2500 | 2500 | ||||||
| 快速進給速度 | m/min | X : 12 / Z : 16 | X : 12 / Z : 16 | X : 12 / Z : 16 | ||||||
|
主軸電機 （30分鐘/連續） |
kW | 18.5/15 [OP. 22/18.5, 26/22] | 18.5/15 [OP. 22/18.5, 26/22] | 18.5/15 [OP. 22/18.5, 26/22] | ||||||
| 機床高度 | mm | 1920 | 2190 | 2190 | ||||||
| 占地面積 | mm | 2100×3500 | 2331×4940 | 2331×6265 | ||||||
| 機床重量 | kg | 7500 | 9000 | 10700 | ||||||
*1) 如果安裝不同的卡盤和氣缸，則可加工的棒料外徑會不同。
| （車削＆車銑） | |||||||
|---|---|---|---|---|---|---|---|
| TC-40CM L10 | TC-40CM L20 | TC-40CM L30 | |||||
| 卡盤尺寸 | inch | 12 | 12 | 12 | |||
| 刀架形式 |
旋轉刀具式 10工位刀架 |
旋轉刀具式 12工位刀架 |
旋轉刀具式 10工位刀架 |
旋轉刀具式 12工位刀架 |
旋轉刀具式 10工位刀架 |
旋轉刀具式 12工位刀架 |
|
| 最大加工直徑 | mm | φ420 | φ420 | φ420 | |||
| 最大加工長度 | mm | 1020 | 2020 | 3020 | |||
| 棒料加工直徑 *1 | mm | φ89 | φ89 | φ89 | |||
| 主軸轉速 | min-1 | 2500 | 2500 | 2500 | |||
| 旋轉刀具轉速 | min-1 | 3000 | 3000 | 3000 | |||
| 快速進給速度 | m/min | X : 12 / Z : 16 | X : 12 / Z : 16 | X : 12 / Z : 16 | |||
|
主軸電機 （30分鐘/連續） |
kW | 18.5/15 [OP. 22/18.5, 26/22] | 18.5/15 [OP. 22/18.5, 26/22] | 18.5/15 [OP. 22/18.5, 26/22] | |||
|
旋轉刀具主軸電機 （30分鐘/連續） |
kW | 5.5/3.7 | 5.5/3.7 | 5.5/3.7 | |||
| 機床高度 | mm | 1920 | 2190 | 2190 | |||
| 占地面積 | mm | 2100×3500 | 2331×4940 | 2331×6265 | |||
| 機床重量 | kg | 7500 | 9000 | 10700 | |||
*1) 如果安裝不同的卡盤和氣缸，則可加工的棒料外徑會不同。

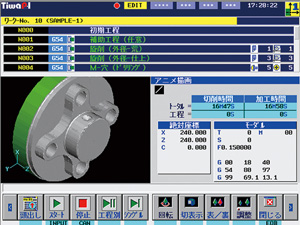

瀧澤獨創的對話軟件 針對Tiwap-1（選項）
TiwaP-1”是一個互動的編程系統，完全支持創建、模擬和加工程序的執行，以減少操作人員的勞動。
通過交互系統“輸入”便于操作者使用，無需具備G代碼知識就可創建程序?？梢酝ㄟ^(guò)使用3D動畫和刀具路徑圖，模擬切削效果來完成程序的“檢查”。在“操作”中，加工主軸和工藝類型的順序被自動識別，以便使主軸控制和C軸回零達到最佳程度。
